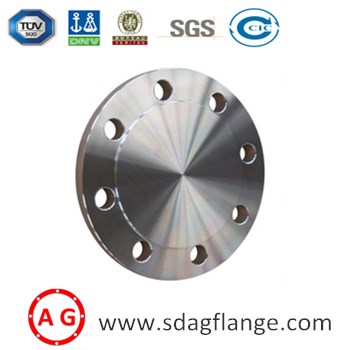

Bij het selecteren van een blinde flens voor uw leidingsysteem is het begrijpen van de relevante industrienormen van cruciaal belang om de veiligheid, compatibiliteit en prestaties op de lange termijn te garanderen. Als belangrijk onderdeel dat wordt gebruikt om het uiteinde van een pijpleiding of vat af te dichten, moet een blinde flens aan strenge specificaties voldoen om druk-, temperatuur- en omgevingscondities aan te kunnen. Hieronder zetten we de essentiële normen en parameters uiteen die een hoogwaardige blindflens definiëren.
Blindflenzen worden vervaardigd volgens internationaal erkende normen om uniformiteit en betrouwbaarheid te garanderen. De meest algemeen aanvaarde normen zijn onder meer:
ASME B16.5: Deze norm heeft betrekking op afmetingen, toleranties en druk-temperatuurwaarden voor pijpflenzen, inclusief blinde flenzen, in maten tot 24 inch.
ASME B16.47: Van toepassing op grotere blinde flenzen (meer dan 24 inch). Deze norm specificeert eisen voor serie A- en B-flenzen.
ASTM A105/A105M: Standaardmateriaalspecificatie voor koolstofstalen componenten die worden gebruikt inblinde flenzen.
EN 1092-1: De Europese norm voor flenzen, met definities, typen en afmetingen.
MSS SP-44: Richt zich op stalen pijpleidingflenzen, inclusief blinde typen, voor hogedruktoepassingen.
Deze normen zorgen ervoor dat elke blindflens wordt geproduceerd met consistente kwaliteits- en prestatiekenmerken.
Houd bij het evalueren van een blindflens rekening met de volgende parameters om er zeker van te zijn dat deze aan uw projectvereisten voldoet:
Materiaalkwaliteiten:
Koolstofstaal: ASTM A105, A350 LF2
Roestvrij staal: ASTM A182 F304, F316
Gelegeerd staal: ASTM A182 F11, F22
Drukclassificaties:
Blindflenzen worden beoordeeld op basis van hun vermogen om druk bij specifieke temperaturen te weerstaan. Veel voorkomende beoordelingen zijn onder meer:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Afmetingen:
Belangrijke dimensionale parameters zijn onder meer de buitendiameter, de diameter van de boutcirkel en de dikte. Hieronder vindt u een referentietabel voor gangbare maten:
| Grootte (NPS) | Buitendiameter (OD) | Diameter boutcirkel | Dikte | Aantal boutgaten |
|---|---|---|---|---|
| 1/2 | 3,75 inch | 2,38 inch | 0,44 inch | 4 |
| 2 | 6,00 inch | 4,75 inch | 0,69 inch | 8 |
| 4 | 9.00 uur | 7,50 inch | 0,88 inch | 8 |
| 8 | 13,50 inch | 11,75 inch | 1,25 inch | 12 |
| 12 | 19.00 uur | 17.00 uur | 1,62 inch | 16 |
| 16 | 22,50 inch | 20,25 inch | 1,88 inch | 20 |
Gezichtstypes:
Verhoogd gezicht (RF)
Vlak gezicht (FF)
Ringvormige verbinding (RTJ)
Elke blindflens is ontworpen om te voldoen aan specifieke leidingconfiguraties en operationele eisen. De juiste materiaalkeuze en naleving van maatnormen zijn cruciaal voor lekvrije en duurzame prestaties.
Een blindflens wordt vaak gebruikt in industrieën zoals olie en gas, chemische verwerking, waterbehandeling en energieopwekking. Controleer bij het selecteren van een blindflens altijd of deze voldoet aan de relevante ASME-, ASTM- of EN-normen. Zorg bovendien voor compatibiliteit met het buismateriaal en de mediaomstandigheden (corrosieve omgevingen kunnen bijvoorbeeld roestvrijstalen of gecoate flenzen vereisen).
Samenvattend helpt het begrijpen van de normen en parameters voor blindflenzen u bij het nemen van weloverwogen beslissingen voor uw infrastructuurprojecten. Of het nu gaat om tijdelijke afdichting of permanente isolatie, een goed vervaardigde blindflens zorgt voor systeemintegriteit en veiligheid.
